O receio persistente de derretimento nos conectores de energia de 16 pinos levou um usuário a alterar fisicamente uma placa topo de linha da nova geração. Um modder identificado como DallasGrave desenvolveu e soldou um circuito impresso auxiliar em uma placa de vídeo MSI GeForce RTX 5090, acrescentando duas portas PCIe tradicionais de 8 pinos para dividir a corrente elétrica com a entrada original.

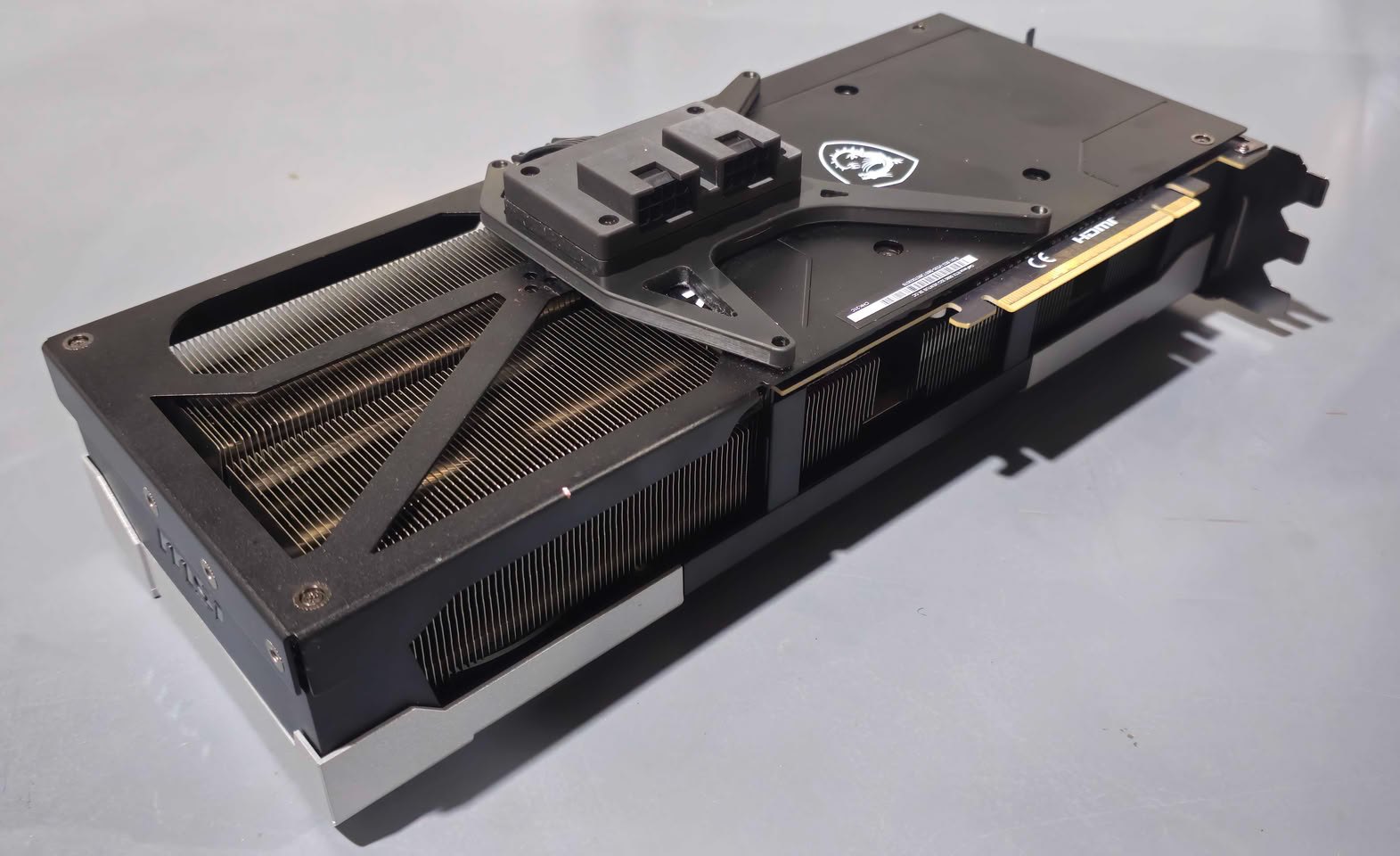

DallasGrave / Reddit / TechPowerUp / Divulgação. Placa de circuito impressa soldada ao conector de 16 pinos adiciona duas entradas PCIe de 8 pinos na traseira da placa.
Overrated
confiar cegamente que revisoes como o 12V-2x6 resolveram a sobrecarga em placas de alto consumo
Underrated
a adocao de multiplos conectores independentes para evitar concentracao extrema de corrente em um unico ponto
Segundo relato publicado na comunidade r/pcmasterrace e divulgado pelo TechPowerUp, o usuário instalou uma placa menor diretamente nos contatos soldados do conector nativo de 16 pinos. Essa estrutura alimenta uma segunda placa que abriga dois soquetes convencionais de 8 pinos, permitindo que o conjunto opere com três cabos simultâneos vindos da fonte de alimentação.
Durante um teste contínuo de 48 horas sob carga pesada de 550 W, os condutores elétricos registraram temperaturas abaixo de 40 °C, mesmo nas imediações da solda. De acordo com as medições informadas pelo autor do projeto, cada fio passou a conduzir cerca de 3 A, reduzindo de forma expressiva o estresse térmico enfrentado pelo cabo principal.
O histórico de falhas no conector de 16 pinos da Nvidia
A preocupação de entusiastas ocorre em meio a novos episódios de falhas na conexão de energia. No início de 2025, a Nvidia afirmou que os problemas de derretimento do padrão de 16 pinos haviam acabado, apontando para a implementação da revisão 12V-2x6 na linha RTX Série 50. Apesar da declaração, incidentes continuaram a surgir.
Pouco tempo após a estreia da família, foram registrados casos de conectores danificados em modelos Founders Edition da própria RTX 5090 em uso com cabos de terceiros. Relatos posteriores apontaram avarias semelhantes até mesmo em configurações com limitação intencional de energia e corte de 100 W no consumo.
A fragilidade do fornecimento concentrado em condutores únicos também foi documentada por veículos técnicos: o canal de testes Hardware Unboxed registrou recentemente temperaturas de até 175 °C no cabo de força de uma RTX 5090, com um único fio puxando cerca de 22 A devido à má distribuição de carga.
| Item | Padrão modificado | Leitura documentada por canais | Promessa de fábrica |
|---|---|---|---|
| Configuração de cabos | 1 conector de 16 pinos + 2 de 8 pinos | 1 conector de 16 pinos | Revisão 12V-2x6 |
| Temperatura dos fios | Abaixo de 40 °C (48 h a 550 W) | Até 175 °C (cabo original) | Sem risco de derretimento |
| Corrente por condutor | Cerca de 3 A | Cerca de 22 A (em fio único sobrecarregado) | Não especificada por fio |
O que isso significa no Brasil
A soldagem manual de placas de alimentação em placas gráficas é uma adaptação extrema, indicada exclusivamente para fins experimentais. Fazer qualquer solda no circuito impresso ou alterar as trilhas elétricas anula imediatamente a garantia legal e contratual oferecida pelas fabricantes e distribuidoras autorizadas no Brasil.
Para o consumidor brasileiro que pretende adquirir uma GeForce RTX 5090, a recomendação prática continua sendo o uso estrito de cabos oficiais fornecidos pela fabricante da fonte, a conferência do encaixe até o clique total da trava e o monitoramento visual periódico do plugue, evitando adaptações caseiras que possam inutilizar um hardware de valor elevado.
